مقدمة المنتج

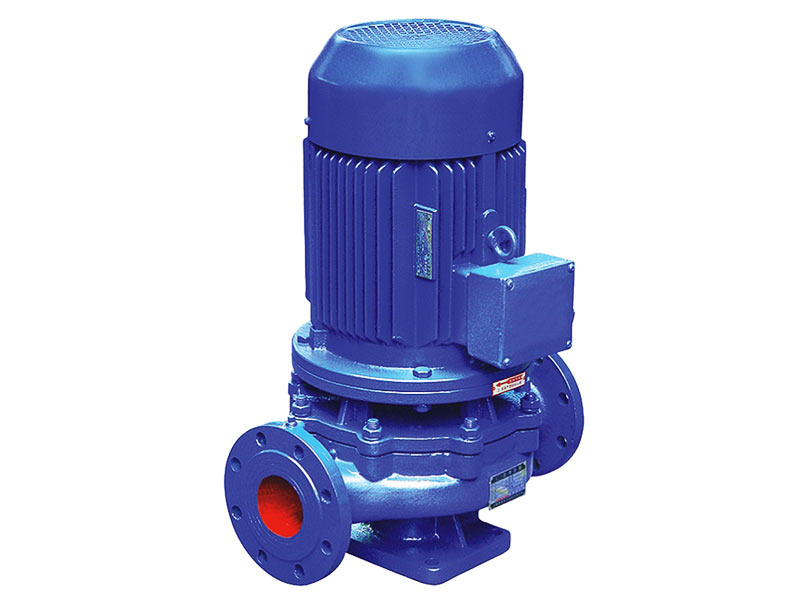

تعتبر مضخة الطرد المركزي أحادية الطرد من السلسلة الواحدة ISG عبارة عن جيل جديد من مضخات الطرد المركزي العمودية الموفرة للطاقة والصديقة للبيئة والتي تم بحثها وتطويرها من قبل الموظفين الفنيين للشركة على أساس استيعاب التكنولوجيا المتقدمة للمنتجات الأجنبية المماثلة ، وذلك باستخدام معايير أداء المضخة للطرد المركزي للأغراض العامة. وفقا لدرجة الحرارة المستخدمة ، يتم استخدام المتوسط ، الخ. ، المضخة الحرارية المبنية على IGS (IRG) ، المضخة الكيميائية المقاومة للتآكل (IHG) ، ومشتقات منتجات ضخ النفط (YG). هذه السلسلة من المضخات لديها أداء ممتاز ، وموثوقية عالية ، وحياة طويلة ، وهيكل معقول ، ومظهر جميل ، ومستوى رائد في الصناعة.

الميزات الرئيسية
1 ، المضخة هي هيكل عمودي ، نفس مدخل ومخرج العيار ، وعلى نفس خط الوسط ، يمكن تثبيتها في خط أنابيب مثل صمام ، والمظهر المضغوط والجميل ،
مساحة الأرضية صغيرة والاستثمار في البناء منخفض ، وإذا أضيف غطاء حماية ، فيمكن وضعه في الهواء الطلق.
2. يتم تثبيت المكره مباشرة على عمود التمديد للمحرك ، والبعد المحوري قصير ، والبنية مدمجة ، والمضخة ومحمل الحركة تم توصيفهما بشكل معقول ، والذي يمكن أن يوازن عملية المضخة بفعالية.
الأحمال الشعاعية والمحورية الناتجة تضمن التشغيل السلس للمضخة مع اهتزاز منخفض وانخفاض مستوى الضجيج.
3 ، ختم رمح يعتمد ختم الميكانيكية أو تركيبة ختم الميكانيكية ، يتبنى خاتم الختم سبائك التيتانيوم المستوردة ، ختم الميكانيكية درجة الحرارة المتوسطة الحجم ويعتمد مواد سبائك الصلب ،
الأختام المقاومة للاهتراء يمكنها أن تمد فترة خدمة الأختام الميكانيكية بفعالية.
4 ، سهلة التركيب والصيانة ، لا حاجة لفتح نظام خط أنابيب ، طالما إزالة الجوز مضخة مضخة يمكن استخراج جميع مكونات الدوار.
5 ، وفقا لمتطلبات استخدام تدفق ورأس الحاجة إلى استخدام سلسلة مضخة ، عملية متوازية.
6.يمكن استخدام التركيب الرأسي والأفقي للمضخة وفقًا لمتطلبات تخطيط الأنابيب.
معنى النموذج

هيكل المنتج


المضخة هي نوع فتح خلفي ، وليس من الضروري تفكيك أنابيب الشفط والتفريغ عندما يتم تفكيك غطاء المضخة والدافعة. يتم تثبيت اثنين من الكرات في تعليق ومشحم مع زيت الماكينة أو الشحوم. يتم تشغيل المضخة مباشرة بواسطة المحرك من خلال اقتران مرن. يتم وضع حجرة الدوامة ، والقدم ، وحافة المدخل ، وحافة المخرج في قطعة واحدة.




ظروف العمل
1 ، ضغط الشفط ≤ 1.0MPa ، أو أقصى ضغط تشغيل لنظام المضخة ≤ 1.6MPa ، ضغط شفط المضخة + رأس المضخة ≤ 1.6MPa ، عند الطلب ، يرجى الإشارة إلى ضغط عمل النظام. عندما يكون ضغط التشغيل لنظام المضخة أكبر من 1.6MPa ، فإنه يجب أن يقترح بشكل منفصل عند الطلب ، بحيث يمكن تصنيع الجزء الفائض والجزء المشترك من المضخة بمواد أكثر معقولية أثناء التصنيع.
2 ، ودرجة الحرارة المحيطة <40 درجة مئوية ، والرطوبة النسبية <95 ٪.
3. لا يتجاوز محتوى الحجم للجسيمات الصلبة في الوسط المنقوش 0.1٪ من حجم الوحدة ، ويكون حجم الجسيم أقل من 0.2mm.
4 ، لا يتجاوز استخدام ارتفاع البيئة 1000 متر ، أكثر من متى ينبغي أن يتم ترتيب من أجل تزويدك بمنتجات أكثر موثوقية.
ملاحظة: إذا تم استخدام الوسائط مع جزيئات صغيرة ، يرجى تحديدها عند الطلب ، بحيث يستخدم المصنعون الأختام الميكانيكية المقاومة للتآكل.

مجال التطبيق
1. مضخة الطرد المركزي أحادية الطور أحادية الطور من طراز ISG لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة للمياه الصافية ، ومناسبة لإمدادات المياه والصرف الصناعي والصناعي ، وإمدادات المياه المضغوطة للمباني الشاهقة ، ورش الحدائق ، وتعزيز الحريق ، انتقال لمسافات طويلة ، دورة HVAC ، الحمام وغيرها من دورة المياه الباردة والدافئة مطابقة والمعدات ، واستخدام درجة الحرارة T <60 درجة مئوية.
2. إن المضخة الحرارية أحادية الطرف ذات المرحلة الواحدة من IRG مناسبة للتعدين ، الصناعة الكيميائية ، النسيج ، معالجة الأخشاب ، صناعة الورق و نقل الماء الساخن ذو درجة الحرارة العالية ، نقل الغلايات ، الفنادق ، الحمامات ، الفنادق ، إلخ ، و مضخات دوران التسخين السكنية الحضرية ، باستخدام درجة الحرارة 99 درجة مئوية أدناه.
معلمات الأداء


مواصفة.2
型号 流量(m3/h) 扬程(mpa) 功率(kw) 转速 (rpm) 口径(mm)
25-125 4 20 0.75 2900 25
25-160 4 32 1.5 2900 25
32-100 4.5 12.5 0.55 2900 32
32-200 4.5 50 3 2900 32
40-160A 5.9 28 1.5 2900 40
40-200 6.3 50 4 2900 40
40-250 6.3 80 7.5 2900 40
40-250(I) 12.5 80 11 2900 40
50-125A 11 16 1.1 2900 50
50-200 12.5 50 5.5 2900 50
50-250 12.5 80 11 2900 50
50-315(I)B 22.5 101 18.5 2900 50
65-125A 22.3 16 2.2 2900 65
65-200B 21.8 38 4 2900 65
65-250 25 80 15 2900 65
65-315(I) 50 125 37 2900 65
80-160 50 32 7.5 2900 80
80-250 50 80 22 2900 80
80-350 50 150 55 2900 80
80-315(I) 100 125 75 2900 80
100-125A 80 16 7.5 2900 100
100-200A 93.5 44 18.5 2900 100
100-250 100 80 37 2900 100
100-350 100 150 90 2900 100
125-160 160 32 22 2900 125
125-200 160 50 37 2900 125
125-250 160 90 55 2900 125
125-315A 150 110 75 2900 125
150-160B 140 24 15 2900 150
150-250 200 80 75 2900 150
150-315A 187 110 90 2900 150
150-350 160 150 110 2900 150
需要更多规格请随时联系我们。
