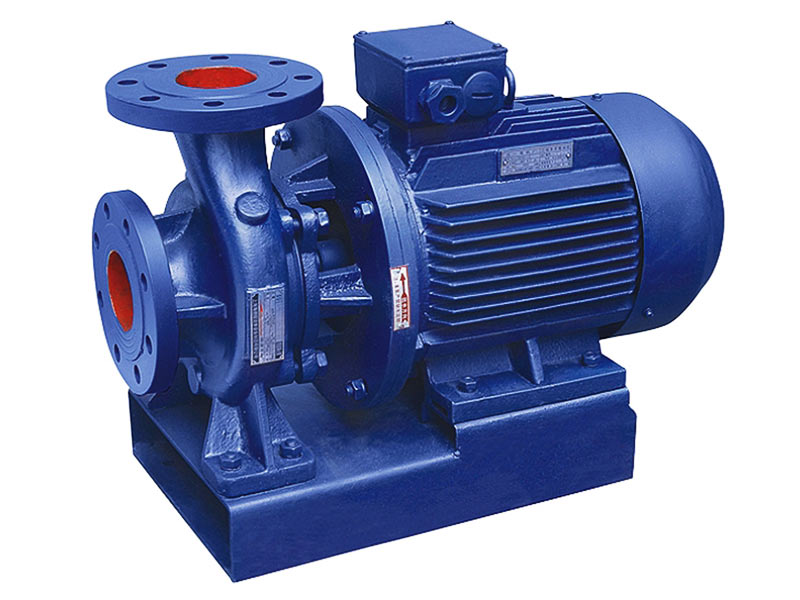

سلسلة ISW مرحلة واحدة مضخة شفط الطرد المركزي

إذا كنت ترغب في الحصول على مزيد من المعلومات حول المنتجات يرجى الاتصال بنا

إرسال البريد الحصول على السعر

مقدمة المنتج
هيكل المنتج
مبدأ العمل
معلمات الأداء

مقدمة المنتج
تعتبر مضخة الطرد المركزي أحادية الطرد من السلسلة الواحدة ISW عبارة عن جيل جديد من مضخات الطرد المركزي العمودية الموفرة للطاقة والصديقة للبيئة والتي تم بحثها وتطويرها من قبل الموظفين الفنيين للشركة على أساس استيعاب التكنولوجيا المتقدمة للمنتجات الأجنبية المماثلة ، وذلك باستخدام معايير أداء المضخة للطرد المركزي للأغراض العامة. وفقا لدرجة الحرارة المستخدمة ، يتم استخدام المتوسط ، الخ. ، المضخة الحرارية المبنية على IGS (IRG) ، المضخة الكيميائية المقاومة للتآكل (IHG) ، ومشتقات منتجات ضخ النفط (YG). هذه السلسلة من المضخات لديها أداء ممتاز ، وموثوقية عالية ، وحياة طويلة ، وهيكل معقول ، ومظهر جميل ، ومستوى رائد في الصناعة.

الميزات الرئيسية
1 ، المضخة هي هيكل عمودي ، نفس مدخل ومخرج العيار ، وعلى نفس خط الوسط ، يمكن تثبيتها في خط أنابيب مثل صمام ، والمظهر المضغوط والجميل ،
مساحة الأرضية صغيرة والاستثمار في البناء منخفض ، وإذا أضيف غطاء حماية ، فيمكن وضعه في الهواء الطلق.
2. يتم تثبيت المكره مباشرة على عمود التمديد للمحرك ، والبعد المحوري قصير ، والبنية مدمجة ، والمضخة ومحمل الحركة تم توصيفهما بشكل معقول ، والذي يمكن أن يوازن عملية المضخة بفعالية.
الأحمال الشعاعية والمحورية الناتجة تضمن التشغيل السلس للمضخة مع اهتزاز منخفض وانخفاض مستوى الضجيج.
3 ، ختم رمح يعتمد ختم الميكانيكية أو تركيبة ختم الميكانيكية ، يتبنى خاتم الختم سبائك التيتانيوم المستوردة ، ختم الميكانيكية درجة الحرارة المتوسطة الحجم ويعتمد مواد سبائك الصلب ،
الأختام المقاومة للاهتراء يمكنها أن تمد فترة خدمة الأختام الميكانيكية بفعالية.
4 ، سهلة التركيب والصيانة ، لا حاجة لفتح نظام خط أنابيب ، طالما إزالة الجوز مضخة مضخة يمكن استخراج جميع مكونات الدوار.
5 ، وفقا لمتطلبات استخدام تدفق ورأس الحاجة إلى استخدام سلسلة مضخة ، عملية متوازية.
6.يمكن استخدام التركيب الرأسي والأفقي للمضخة وفقًا لمتطلبات تخطيط الأنابيب.

ظروف العمل
1 ، ضغط الشفط ≤ 1.0MPa ، أو أقصى ضغط تشغيل لنظام المضخة ≤ 1.6MPa ، ضغط شفط المضخة + رأس المضخة ≤ 1.6MPa ، عند الطلب ، يرجى الإشارة إلى ضغط عمل النظام. عندما يكون ضغط التشغيل لنظام المضخة أكبر من 1.6MPa ، فإنه يجب أن يقترح بشكل منفصل عند الطلب ، بحيث يمكن تصنيع الجزء الفائض والجزء المشترك من المضخة بمواد أكثر معقولية أثناء التصنيع.
2 ، ودرجة الحرارة المحيطة <40 درجة مئوية ، والرطوبة النسبية <95 ٪.
3. لا يتجاوز محتوى الحجم للجسيمات الصلبة في الوسط المنقوش 0.1٪ من حجم الوحدة ، ويكون حجم الجسيم أقل من 0.2mm.
4 ، لا يتجاوز استخدام ارتفاع البيئة 1000 متر ، أكثر من متى ينبغي أن يتم ترتيب من أجل تزويدك بمنتجات أكثر موثوقية.
ملاحظة: إذا تم استخدام الوسائط مع جزيئات صغيرة ، يرجى تحديدها عند الطلب ، بحيث يستخدم المصنعون الأختام الميكانيكية المقاومة للتآكل.

مجال التطبيق
1. مضخة الطرد المركزي أحادية الطور أحادية الطور من طراز ISG لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة للمياه الصافية ، ومناسبة لإمدادات المياه والصرف الصناعي والصناعي ، وإمدادات المياه المضغوطة للمباني الشاهقة ، ورش الحدائق ، وتعزيز الحريق ، انتقال لمسافات طويلة ، دورة HVAC ، الحمام وغيرها من دورة المياه الباردة والدافئة مطابقة والمعدات ، واستخدام درجة الحرارة T <60 درجة مئوية.
2. إن المضخة الحرارية أحادية الطرف ذات المرحلة الواحدة من IRG مناسبة للتعدين ، الصناعة الكيميائية ، النسيج ، معالجة الأخشاب ، صناعة الورق و نقل الماء الساخن ذو درجة الحرارة العالية ، نقل الغلايات ، الفنادق ، الحمامات ، الفنادق ، إلخ ، و مضخات دوران التسخين السكنية الحضرية ، باستخدام درجة الحرارة 99 درجة مئوية أدناه.

معلمات الأداء.1

مواصفة.2

型号	流量(m3/h)	扬程(mpa)	功率(kw)	转速 (rpm)	口径(mm)
25-125	4	20	0.75	2900	25
25-160	4	32	1.5	2900	25
32-100	4.5	12.5	0.55	2900	32
32-200	4.5	50	3	2900	32
40-160A	5.9	28	1.5	2900	40
40-200	6.3	50	4	2900	40
40-250	6.3	80	7.5	2900	40
40-250(I)	12.5	80	11	2900	40
50-125A	11	16	1.1	2900	50
50-200	12.5	50	5.5	2900	50
50-250	12.5	80	11	2900	50
50-315(I)B	22.5	101	18.5	2900	50
65-125A	22.3	16	2.2	2900	65
65-200B	21.8	38	4	2900	65
65-250	25	80	15	2900	65
65-315(I)	50	125	37	2900	65
80-160	50	32	7.5	2900	80
80-250	50	80	22	2900	80
80-350	50	150	55	2900	80
80-315(I)	100	125	75	2900	80
100-125A	80	16	7.5	2900	100
100-200A	93.5	44	18.5	2900	100
100-250	100	80	37	2900	100
100-350	100	150	90	2900	100
125-160	160	32	22	2900	125
125-200	160	50	37	2900	125
125-250	160	90	55	2900	125
125-315A	150	110	75	2900	125
150-160B	140	24	15	2900	150
150-250	200	80	75	2900	150
150-315A	187	110	90	2900	150
150-350	160	150	110	2900	150
需要更多规格请随时联系我们。
