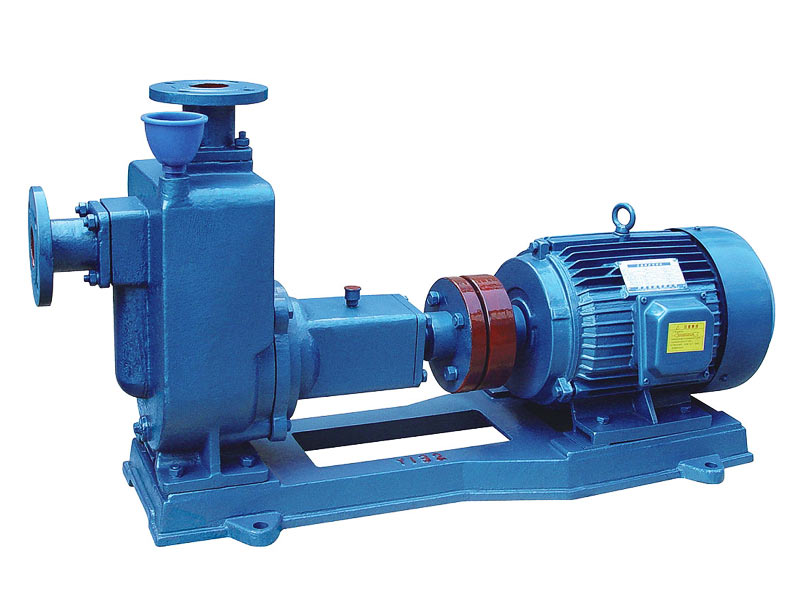

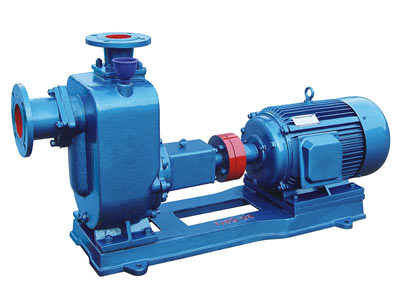

ZW (P) سلسلة مضخة مياه المجاري غير قابلة للكسر ذات فتيلة ذاتية

وصف الهيكل

1. تتبنى المكره ذات المضخة الذاتية تصميم مزدوج الشفرة لضمان التوازن الديناميكي لجزء الدوار وتجعل المحمل أكثر متانة ؛
2. مضخة فتيلة الذاتي دعم فئة العزل المحرك B و F ، فئة الحماية IP44 و 54 (لاختيار العملاء) S1 نظام العمل المستمر.
3. يتم تزويد غرفة زيت المحمل بمضخة التحضير الذاتي بفتحات لملء الزيت ، وبشكل عام يتم تعبئة الزيت في غرفة الزيت في وقت تسليم المضخة ، ويجب إضافة الزبدة خلال دورة العمل.
4. لا يتجاوز الارتفاع الرأسي الذاتي فتيلة 4.5-5.5 متر ، لا يمكن أن يتجاوز خط أنابيب فتيلة الذاتي يتجاوز 10 أمتار ، التثبيت لا يمكن أن يكون سيفون.
5. قطر مضخة التحضير الذاتي التي يمكن أن تمر عبر الجسيمات يكون بشكل عام حوالي 40٪ من قطر مضخة التحضير الذاتي.
ﻣﻼﺣظﺔ: ﻋﻧدﻣﺎ ﺗﺻدر ﻣﺿﺧﺔ اﻟﺗﻔرﯾﻎ اﻟذاﺗﻲ ﺻوت ﻏﯾر طﺑﯾﻌﻲ ، ﻓﻣن اﻟﺿروري ﻣﻌرﻓﺔ ﺳﺑب اﻟﺻوت ﻏﯾر اﻟﻌﺎدي واﻟﻘﺿﺎء ﻋﻟﯽ اﻟﺧﻟل وﺑدء اﻟﺗﺷﻐﯾل ﻣرة أﺧرى ﻟﺿﻣﺎن اﻻﺳﺗﺧدام اﻵﻣن ﻟﻣﺿﺧﺔ اﻟﺗﻔرﯾﻎ اﻟذاﺗﻲ.

الوصف الفني
1. اتجاه دوران مضخة الشفط الذاتي ، الدوران في اتجاه عقارب الساعة من نهاية المحرك إلى نهاية المضخة ، المشار إليها بالسهم الدوارة ؛
2. اتصال خط إنتاج الطاقة مضخة فتيلة الذاتي ، 4KW (باستثناء 4KW) ما يلي (Y) اتصال نجمة ، 4KW (بما في ذلك 4KW) (△) طريقة اتصال دلتا.
ملاحظة: يجب أن تكون الأسلاك المذكورة أعلاه صحيحة وموثوقة ، ويجب أن يكون المحرك مؤرضًا لضمان الاستخدام الآمن لمضخة التحضير الذاتي.

تحذير
1. من أجل منع حدوث صدمة كهربائية ، اقرأ دليل المنتج بعناية لفهم طرق التركيب والاستخدام الصحيحة ؛
2. لمنع الصدمات الكهربائية ، قطع التيار الكهربائي قبل إصلاح أو تنظيف مضخة التحضير الذاتي ؛
3. للحد من خطر حدوث صدمة كهربائية ، لا تتصل إلا بمصدر طاقة مؤرض بشكل صحيح ؛
4. من أجل منع حدوث صدمة كهربائية ، لا يجب تفكيك مضخة التحضير الذاتي أو تحويلها بشكل غير آمن إلى واقي زائد.
5. من أجل منع الصدمات الكهربائية ، عند استخدام المضخة ذاتية التحضير ، يحظر على المنطقة المائية المحيطة ويتم إطلاق الحيوان ؛
6. يجب أن تكون مجهزة مضخة فتيلة الذاتي مع جهاز حماية الزائد الخارجي (وفقا للاحتياجات الفعلية لتكوين العميل ، هو خيار) لمنع ارتفاع درجة الحرارة بسبب ماس كهربائى أو الزائد ، في ظل الظروف العادية لا ينبغي أن يكون جهاز حماية التحميل الزائد.
7. يجب تشغيل مضخة التحضير الذاتي في نقطة عمل معقولة (عادة في حدود 70٪ -115٪ من نطاق الرأس) ، وإلا فإنها ستحرق المحرك.

المرافق المساعدة
1. يجب أن تكون المضخة ذاتية التنظيف مطابقة مع خزانة تحكم مخصصة مناسبة للأمر ، ويمكن للشركة تقديم الدعم ؛
2. يجب أن يكون لمضخة التحضير الذاتي المطابقة لخزانة التحكم الكهربائية نظام متوافق مع جهاز حماية مضخة التفريغ الذاتي ، إذا كانت خزانة التحكم الكهربائية المطابقة والمضخة غير مناسبة أو غير متصلة بجهاز الحماية ، فلن يتم تشغيلهما ، ولن يؤدي الإنذار إلى حدوث خطأ. المضخات وغيرها من الأسباب ، إذا لم يتم معالجتها في الوقت المناسب ، سوف تحرق المحرك.
3. يجب أن يتم إعادة ضبط الترحيل الحراري لمجلس الوزراء يدويًا ، كما أن إعادة الضبط اليدوي تساعد على العثور على الأعطال ؛
4. عندما تكون خزانة التحكم الكهربائية تحت التحكم الأوتوماتيكي ، فإن مفتاح تعويم مستوى السائل يمكن أن يحد من مستوى السائل التشغيلي الأدنى لضمان التشغيل العادي لمضخة التحضير الذاتي.
5. إذا كان خط الطاقة وخط الإشارة للمحرك مع الأنبوب الملولب ، القطر الخارجي للكابل الموصل لتحديد قطر كبير بما فيه الكفاية ونصف قطر الانحناء ؛
6. يجب إستخدام خزان التحكم الكهربائي المخصص ، المضخة ذات التحكم الذاتي ، مفتاح الطفو على مستوى ، يجب أن يستخدم الصندوق الطرفي وفقا لتعليماته.

الاستخدام والصيانة
أولا ، تحذير
1.1 يجب أن تكون مجهزة مضخة فتيلة الذاتي مع أرض موثوق بها.
2 عند تشغيل المضخة ذاتية الفك ، يجب على الأشخاص والحيوانات الأخرى عدم دخول أو لمس المسبح.
3 قبل أن يتم نقل أو إصلاح مضخة التحضير الذاتي ، يجب قطع التيار الكهربائي.
4 لا تسحب الكابل عند تشغيل مضخة الشفط.
2.لا يمكن استخدام المضخة ذاتية التشغيل في البيئة المتوسطة القابلة للاشتعال والمتفجرة عندما تكون مجهزة بمحرك عادي ، ولا يمكنها نقل سائل قابل للاشتعال.إذا كان هناك مثل هذا الوضع ، يجب أن يتم تقديمه عند الطلب.

الثانية ، والتفتيش قبل الاستخدام
1. قبل الاستخدام ، تأكد من صحة اتجاه دوران المضخة ودورانها مرن.
2. قم بفك قابس الحشو الموجود أعلى جسم المضخة ، ثم املأ الخزان ، ثم قم بتثبيت قابس البرغي. بعد البدء ، ليست هناك حاجة لملء السائل. لا تبدأ الضخ تحت ظروف ضخ غير كافية ، وإلا فإن المضخة لن تعمل بشكل صحيح وستتسبب في تلف الختم الميكانيكي.
3. عند تشغيل الماكينة ، يجب فتح صمام التحكم في تدفق المخرج لتسهيل تفريغ الغاز أثناء عملية التحضير الذاتي. بعد بدء التشغيل ، قم بضبط فتح صمام التحكم في تدفق المخرج بحيث يقرأ مقياس الضغط في المنطقة المحددة (جداول نطاق ضغط المضخة المختلفة) لتجنب عمل المضخة في الحد الأدنى للمنطقة المحددة لمنع طاقة العمود المفرط. تسبب سبب الاحتراق الزائد في المحرك أو التدفق الزائد للمضخة لتوليد التجويف ، مما يؤثر على التشغيل العادي للمضخة ، مما يجعل المضخة تهتز وتصدر ضوضاء.
4. أثناء العملية ، يجب دائماً التحقق من ارتفاع درجة حرارة المضخة والمحرك ، وفي حالة العثور على ضوضاء وأخرى غير طبيعية ، يجب إيقاف تشغيل الماكينة لفحصها وتصحيحها قبل استكشاف الأخطاء وإصلاحها.
5. عند الإغلاق ، من الضروري إغلاق صمام التحكم في تدفق المخرج أولاً ، ومن ثم إيقافه ، وذلك لتجنب نقص تخزين السائل في جسم المضخة بسبب عمل سيفون.
6. إعادة تفريغ ، صيانة دورية ، مثل استخدام المضخة على المدى الطويل يجب تفكيكها وتنظيفها وتخزينها بشكل صحيح.
انتبه
تحقق مما إذا كان جهاز تزويد الطاقة آمنًا وموثوقًا به وعادلاً ، وتحقق من كونه مثبتًا على الأرض

الثالثة ، البدء والتشغيل
عند البدء ، يجب إغلاق ضبط التدفق على أنبوب الإخراج ، وعندما تعمل مضخة التفريغ الذاتي بأقصى سرعة ، يجب فتح الصمام تدريجيًا.
ملاحظة: لا يمكن تشغيل لفترة طويلة على تدفق صغير أو حتى عندما يتم إغلاق صمام المياه

الرابعة ، وقوف السيارات
أﻏﻠﻖ اﻟﺼﻤﺎم ﻋﻠﻰ ﺧﻂ اﻟﻤﻨﻔﺬ وأوﻗﻒ اﻟﺘﺸﻐﻴﻞ


الخامس ، والتفتيش والصيانة العادية
1 مقاومة العزل بين مراحل المحرك والجزء الثابت للهيكل ، نفس المتطلبات المذكورة أعلاه ، التحقق من موثوقية التأريض
2 إن اتجاه الخلوص بين حلقة مانع الضخ وحلقة الدفاعة أقل من 2 مم ، وإلا يجب استبدال حلقة الختم.
ملاحظة: يجب أن يتم التفكيك والتفتيش على الأختام الميكانيكية ، والمحركات ، والأجسام الحاملة ، الخ من قبل إدارة أو مصنع صيانة متخصص.

تعليمات التثبيت

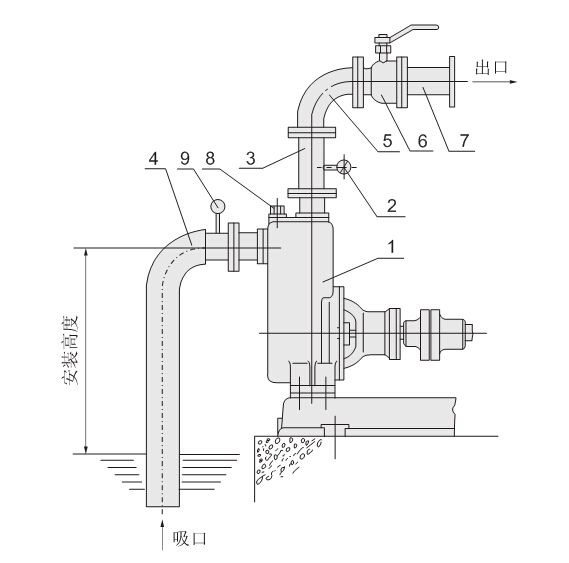

مضخات التفريغ الذاتي لها تأثير كبير على عملها و حياتها ، لذلك يجب أن يتم تنفيذها بعناية. (مواصفات التثبيت مضخة فتيلة الذاتي انظر التخطيطي)
1. مضخة 2. مقياس الضغط 3. أنبوب المخرج 4. أنابيب الصلب المستنشق 5. الكوع
6. صمام التحكم في التدفق 7. خط مخرج 8. قابس برغي ليلي 9. قياس الفراغ
1. يجب ألا يتجاوز ارتفاع مدخل المضخة الذاتية 5 أمتار قدر المستطاع ، وينبغي إيلاء اهتمام خاص لإحكام إغلاق أنبوب الشفط لتجنب تسرب الهواء والتأثير على قدرة التفريغ الذاتي للمضخة الذاتية والتشغيل العادي.
2. يجب أن يتم تركيب مخرج مضخة التفريغ الذاتي بأنبوب رأسي (عادة 0.4 إلى 1 متر) ومقياس ضغط قبل تركيب صمام التحكم في تدفق المخرج والأنابيب الأخرى.
3. لتهيئة طول وقطر أنابيب المدخل والمخرج بشكل صحيح لمضخة التحضير الذاتي لتقليل خسارة الرأس غير الضرورية. (يرجى الرجوع إلى جدول خسارة الاحتكاك الأنبوبي المستقيم للتقدير)
4. يجب استخدام قطر أكبر لنقل لمسافات طويلة. يجب أن يكون لخط الأنابيب قوس خاص به ، ولا يُسمح بمضخة التحضير الذاتي نفسها بحمل خط الأنابيب.
5. يجب تركيب أنبوب التفريغ ، مثل صمام الفحص ، خارج صمام التحكم في تدفق المخرج.
